Symbole na elementach zakuć

Symbole na elementach zakuć to oznaczenia, które informują nas o parametrach technicznych i jakościowych tych części. Mając do czynienia z zakuwaniem węży, często możemy spotkać się z różnymi symbolami na tulejkach i końcówkach, które mają znaczenie dla prawidłowego doboru i montażu zakuć. Symbole te mogą dotyczyć m.in.:

• rodzaju materiału, z którego wykonana jest tulejka lub końcówka (stal, mosiądz, aluminium);
• rodzaju powłoki ochronnej lub antykorozyjnej (cynkowanie, niklowanie, chromowanie);
• rodzaju gwintu lub połączenia (metryczny, calowy, stożkowy, kulowy);
• średnicy wewnętrznej lub zewnętrznej tulejki lub końcówki;
• ciśnienia roboczego lub testowego;
• normy lub standardu (DIN, ISO, SAE);
• producenta lub dostawcy (nazwa firmy, logo, kod kreskowy).

Przykładowe symbole na elementach zakuć

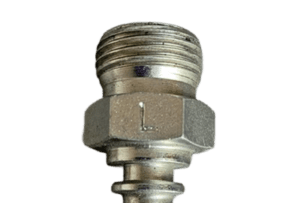

L - Light (odmiana lekka)

Przykłady końcówek z tym oznaczeniem: DKOL, CEL

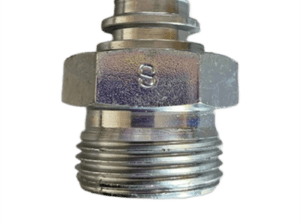

S - Strong (odmiana ciężka)

Przykłady końcówek z tym oznaczeniem: DKOS, CES

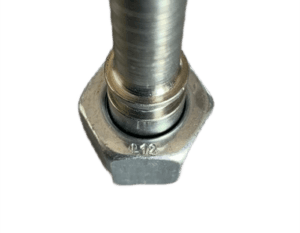

L12 - odmiana lekka z wymiarem średnicy rurki (12 mm)

Przykład: DKOL M18×1,5 - lekka końcówka metryczna dla rurki Ø 12 mm

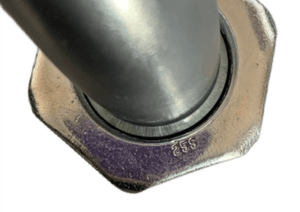

25S - odmiana ciężka z wymiarem średnicy rurki (25 mm)

Przykład: DKOS M35×2 - ciężka końcówka metryczna dla rurki Ø 25 mm

Symbole na elementach zakuć mogą być nanoszone na różne sposoby: przez stemplowanie, grawerowanie, naklejanie etykiet. Ważne jest, aby odczytywać je poprawnie i stosować się do nich przy wyborze i montażu zakuć. Pomagają zapewnić bezpieczeństwo i niezawodność połączeń hydraulicznych.
