Jak wybrać rodzaj i kąt zakończenia?

Właściwy dobór rodzaju i kąta zakończenia przewodu hydraulicznego ma kluczowe znaczenie dla prawidłowego działania instalacji i żywotności węża.

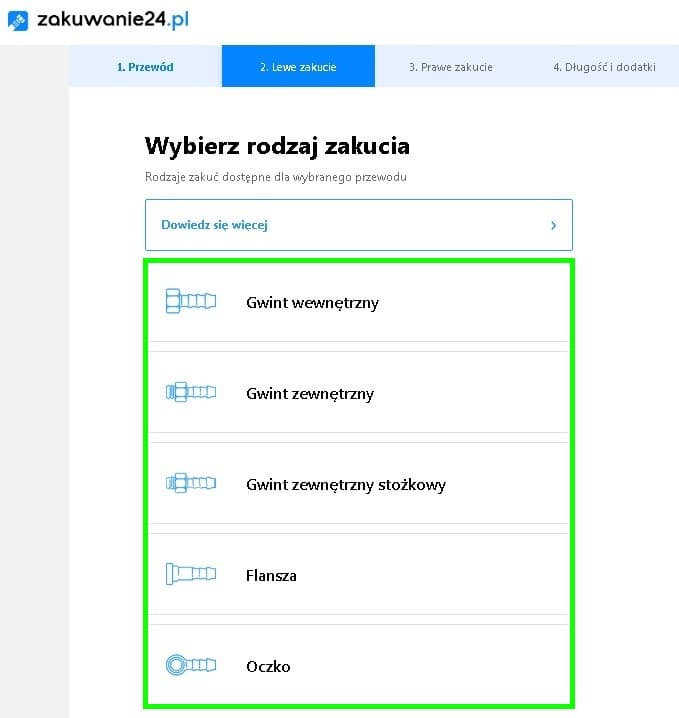

Rodzaje połączeń

• Połączenie wewnętrzne (żeńskie) - gwint wewnętrzny, nakrętka zaciska się na zewnętrznej części przyłącza.
• Połączenie zewnętrzne (męskie) - gwint zewnętrzny, końcówka wkręca się bezpośrednio w gniazdo.
• Kołnierzowe (flanszowe) - łączy się za pomocą śrub, używane przy wysokich ciśnieniach i dużych średnicach.
• Oczkowe (banjo) - śruba przelotowa z otworem, kompaktowe rozwiązanie w ograniczonej przestrzeni.

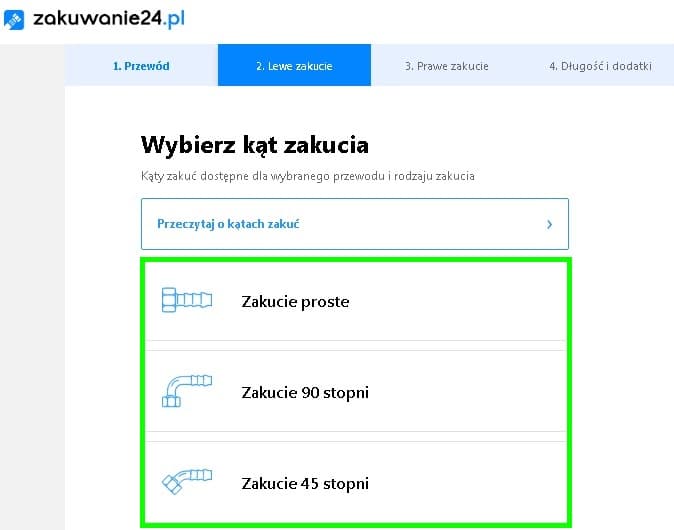

Kąty zakończeń

Zakończenia prostokierunkowe (0°) stosuje się tam, gdzie nie ma ograniczeń przestrzennych. Kąt 45° lub 90° stosuje się tam, gdzie wąż musi zmienić kierunek tuż przy przyłączu - zmniejsza to naprężenia na wężu i poprawia przepływ cieczy.

• 45° - łagodne skręcenie, mniejszy opór przepływu niż 90°.
• 90° - pełne skręcenie w bok, idealne gdy miejsce montażu jest ciasne.

Pamiętaj: kąt zakończenia wpływa na sprawność przepływu - im mniejszy kąt, tym lepszy przepływ cieczy przez złącze.
