Jak zmierzyć skok gwintu?

Skok gwintu (SG) to odległość między sąsiednimi zwojami gwintu. Znajomość skoku jest niezbędna do jednoznacznego określenia typu gwintu - szczególnie gdy mamy do czynienia z gwintami o zbliżonych średnicach.

Metoda 1: Suwmiarka (metoda 4 szczytów)

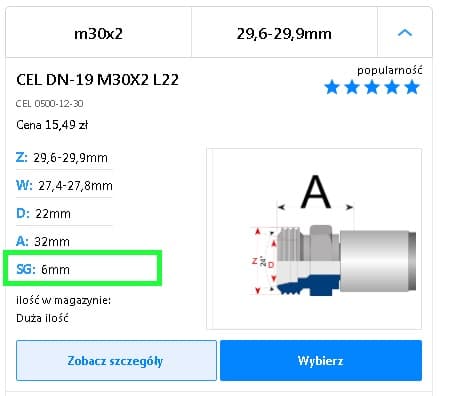

Ustaw suwmiarkę na wartości SG odczytanej z konfiguratora lub tabeli. Przyłóż szczęki do gwintu tak, aby 1. i 4. szczyt gwintu trafiły dokładnie w szczęki suwmiarki.

Jeśli 1. i 4. szczyt pasują - masz prawidłowy skok gwintu.
Jeśli nie pasują - spróbuj sąsiednie wartości skoku z tabeli.

Pomiar skoku gwintu suwmiarką - metoda 4 szczytów

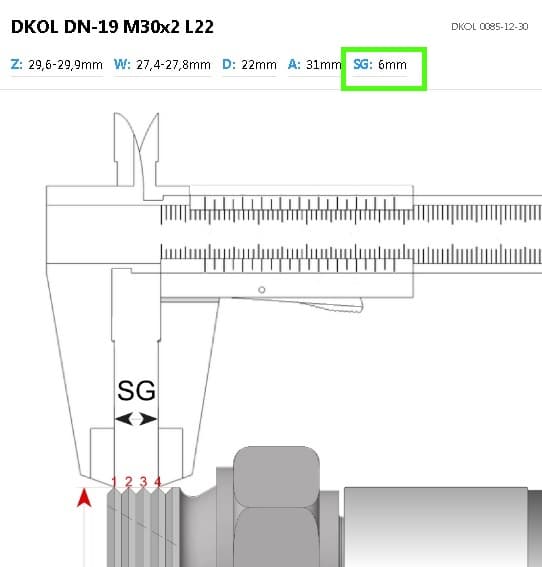

Pomiar skoku gwintu - szczęki suwmiarki na szczytach gwintu

Metoda 2: Grzebień gwintowy (wzornik)

Grzebień gwintowy to zestaw blaszek z różnymi skokami gwintu. Przyłóż kolejne blaszki do gwintu - ta, która pasuje idealnie (bez luzów i bez oporu), wskazuje skok gwintu.

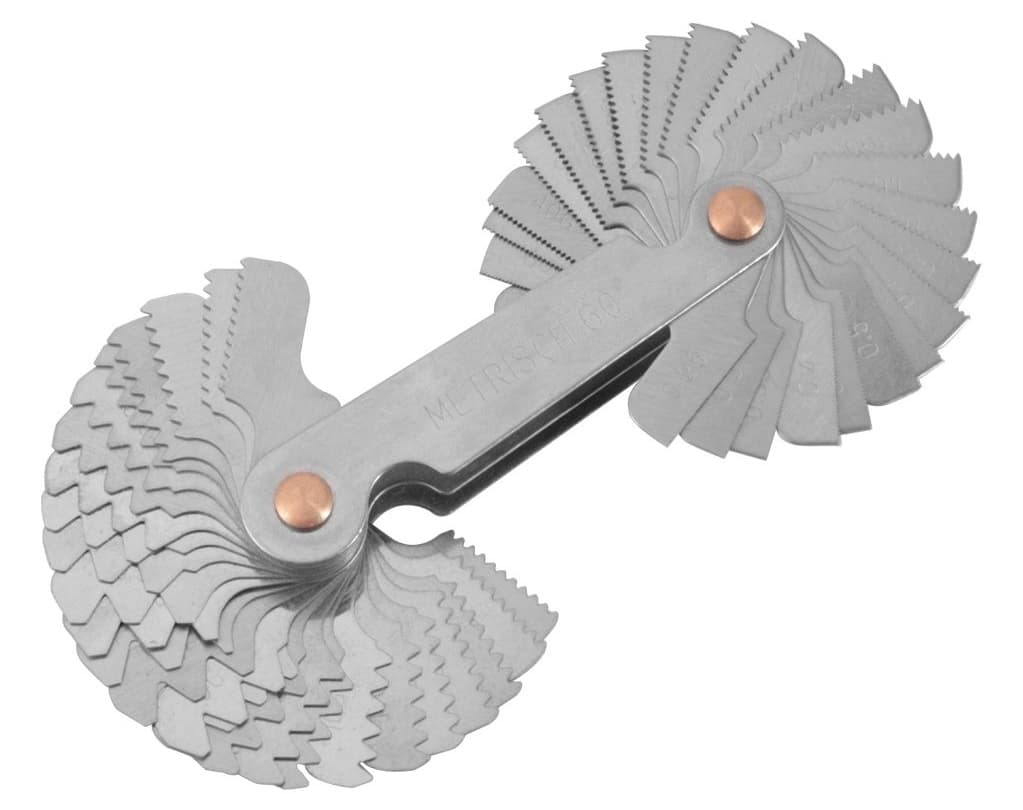

Grzebień gwintowy (wzornik) do pomiaru skoku gwintu

Jest to szybsza i bardziej intuicyjna metoda, szczególnie gdy nie masz dostępu do tabeli wartości.

←
