Jak poprawnie zmierzyć przewód?

Prawidłowy pomiar długości przewodu hydraulicznego jest kluczowy dla poprawnego działania instalacji. Zbyt krótki przewód będzie nadmiernie naciągnięty, zbyt długi będzie zwisał i narażony na uszkodzenia.

Zasada pomiaru

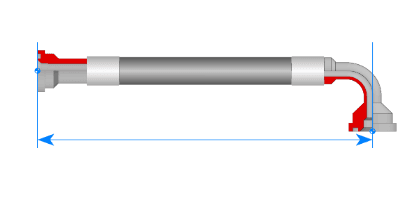

Mierz długość przewodu od końca złącza do końca złącza - po osi przewodu, nie po jego zewnętrznej powierzchni.

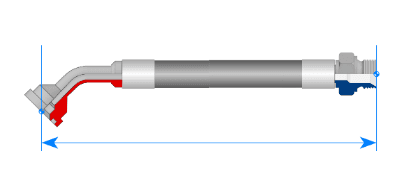

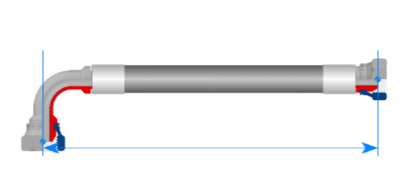

W przypadku zakończeń kątowych (45° lub 90°) - mierz od środka osi jednego złącza do środka osi drugiego złącza.

Wskazówki praktyczne

• Użyj miękkiej miary krawiecką lub żyłki - ułatwia pomiar giętego przewodu.
• Zmierz istniejący przewód w zainstalowanej pozycji, jeśli to możliwe.
• Pamiętaj o tolerancjach DIN 20066 - Twój przewód może być nieznacznie dłuższy lub krótszy niż zamówiony.

Więcej o tolerancjach długości znajdziesz w artykule Tolerancja długości przewodów – normy DIN.
