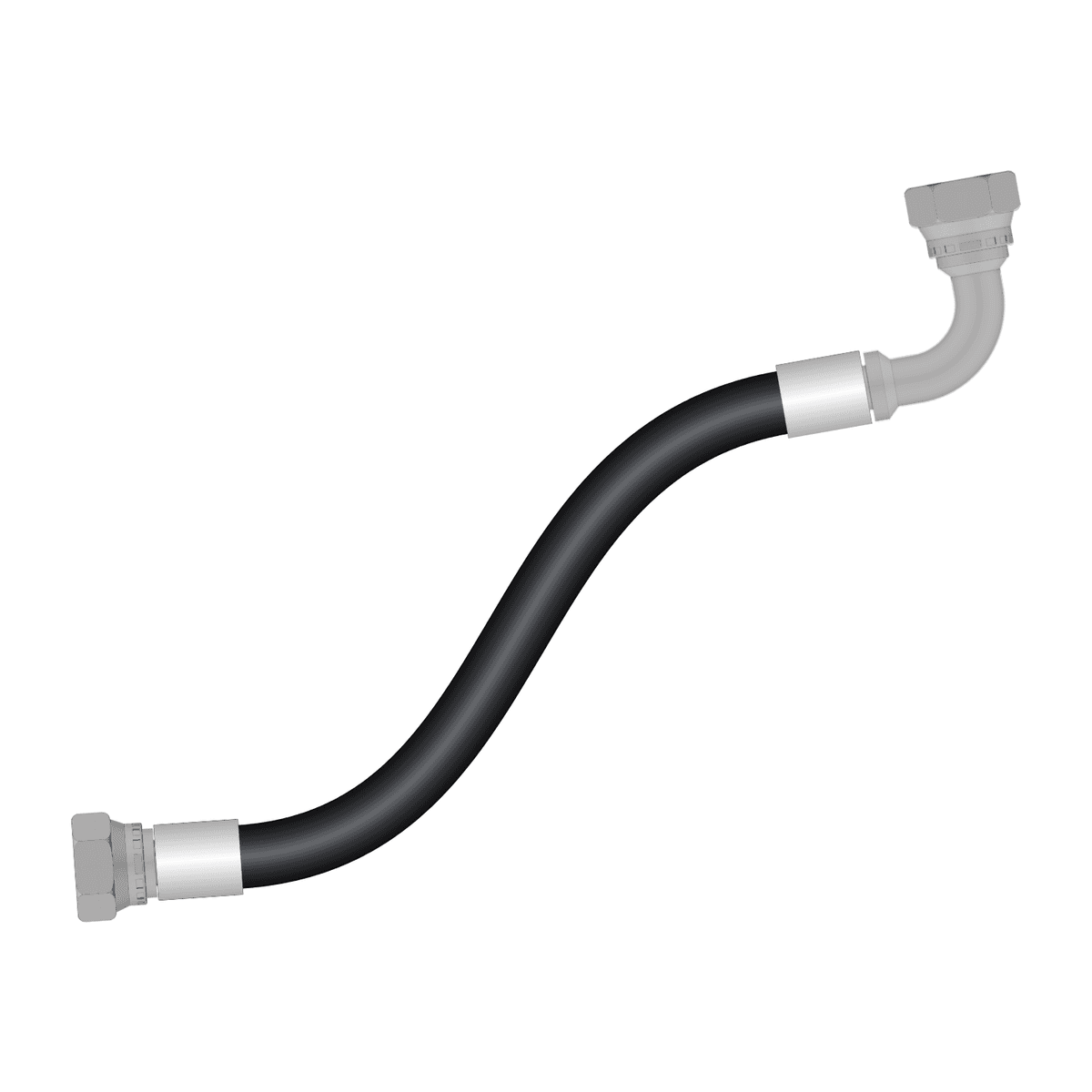

Przewód hydrauliczny 3/8" BSP 2SN DN10 z kolankiem 90° (DKR)
Przewód hydrauliczny na wężu 2SN DN10 (3/8") z końcówkami DKR na gwint calowy 3/8" BSP: jedną prostą i jednym kolankiem 90°. Końcówki DKR uszczelniają się na stożku 60° – to standard w wielu maszynach i agregatach z przyłączami calowymi.
- 3/8" BSP
- 2SN DN10 (3/8")
- prosta + kolanko 90°
- Ciśnienie robocze węża: 330 bar
Długość przewodu
Cena brutto za przewód 1 m
53,42 zł
netto 43,43 zł · zawiera 23% VAT
- Dostawa 20 zł, darmowa od 150 zł
- Dostępny – zamówienia do 11:00 w dni robocze wysyłamy tego samego dnia
„Zamów” otwiera konfigurator z tym przewodem – kliknij tam „Dodaj do koszyka”.
Przewód wykonujemy na wymiar według wybranej długości – bez prawa zwrotuCo zamawiasz
- Wąż WĄŻ HYDR. 2SN DN-10 330 BAR TEKNO (EN 853 2SN) o wybranej długości

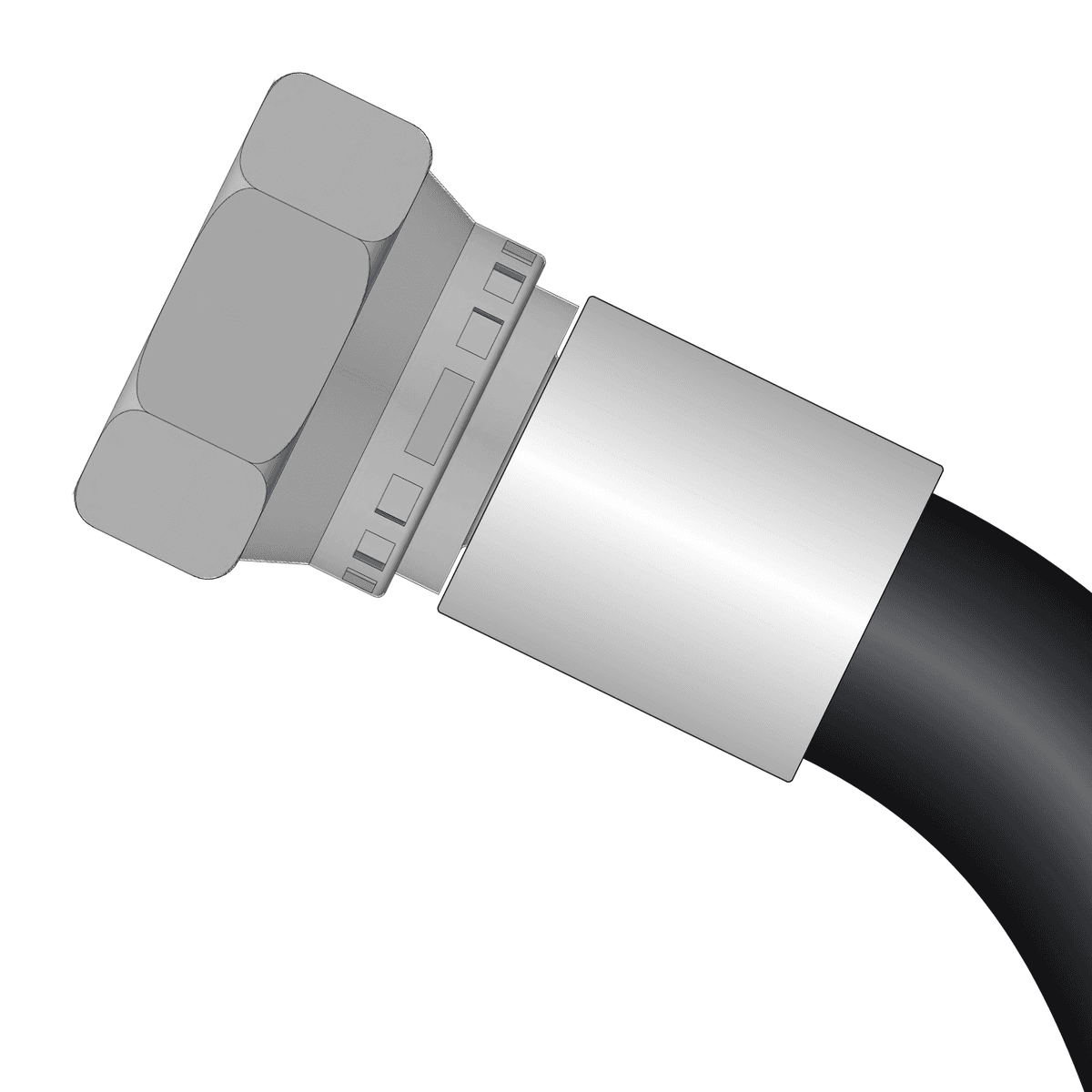

- Końcówka 1: DKR DN-10 3/8" (DKR 0051-06-06)

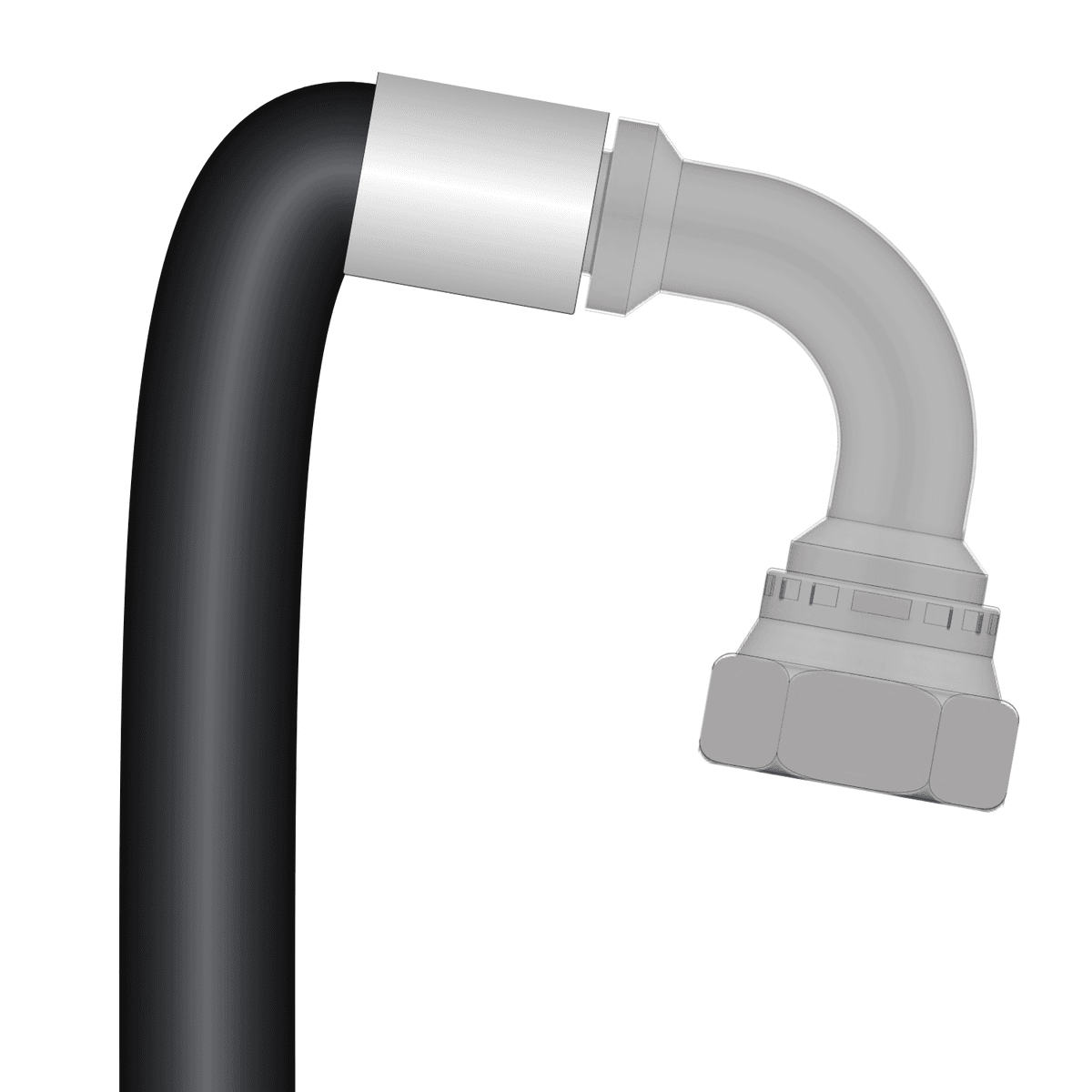

- Końcówka 2: DKR90st DN-10 3/8" (DKR 0151-06-06)
- 2 tulejki zaciskowe 0022-06 dobrane do węża
- Zakucie przewodu w naszym warsztacie w Mielcu
- Plakietka z kodem QR – zeskanujesz ją, żeby zamówić identyczny przewód
Parametry przewodu
| Wąż | WĄŻ HYDR. 2SN DN-10 330 BAR TEKNO (WH102SN TEKNO) |
|---|---|
| Typ węża | EN 853 2SN |
| Średnica wewnętrzna | DN10 (3/8") |
| Ciśnienie robocze węża | 330 bar |
| Temperatura pracy węża | -40°C do +100°C |
| Końcówka 1 | DKR DN-10 3/8" (DKR 0051-06-06) – prosta, gwint 3/8 BSP |
| Końcówka 2 | DKR90st DN-10 3/8" (DKR 0151-06-06) – kolanko 90°, gwint 3/8 BSP |
| Tulejki zaciskowe | 2 × 0022-06 |
| Długość | 100 cm (1 m) – tolerancja wg DIN 20066 |
| Dostępność | W magazynie |
| Oznaczenie | Plakietka z kodem QR |
Jak sprawdzić, czy pasuje
Przewód ma nakrętki DKR z gwintem calowym 3/8" BSP (G 3/8) – prostą i kolanko 90°. Zanim zamówisz, sprawdź na króćcu maszyny albo na starym przewodzie:
- 1
Średnica gwintu
Gwint zewnętrzny króćca 3/8" BSP ma ok. 16,3–16,6 mm (nominalnie 16,66 mm). Na starym przewodzie średnica wewnętrzna gwintu nakrętki DKR wynosi ok. 14,9–15,4 mm.
- 2
Skok gwintu
BSP ma 19 zwojów na cal, czyli skok ok. 1,34 mm – sprawdź grzebieniem calowym. Gwint metryczny M16x1,5 ma podobną średnicę, ale skok 1,5 mm i inne uszczelnienie.
- 3
Uszczelnienie
Końcówki DKR uszczelniają się na stożku 60°. Jeśli gniazdo ma stożek 24°, to system metryczny (DKOL/DKOS), a nie BSP.
- 4
Długość
Długość mierz wzdłuż przewodu od końca prostej końcówki do osi nakrętki kolanka (środka jej gwintu). Dopuszczalne odchyłki określa norma DIN 20066.
Ceny według długości
| Długość | Cena brutto | Cena netto | Dostawa | Wybór |
|---|---|---|---|---|
| 0,5 m (50 cm) | 44,97 zł | 36,56 zł | 20,00 zł | Wybierz |
| 1 m (100 cm) | 53,42 zł | 43,43 zł | 20,00 zł | wybrano |
| 1,5 m (150 cm) | 61,87 zł | 50,30 zł | 20,00 zł | Wybierz |
| 2 m (200 cm) | 70,32 zł | 57,17 zł | 20,00 zł | Wybierz |
| 3 m (300 cm) | 87,22 zł | 70,91 zł | 20,00 zł | Wybierz |
Ceny brutto (z 23% VAT) za jeden przewód. Koszt dostawy liczony dla zamówienia z jednym przewodem – od 150 zł brutto wartości towarów dostawa jest bezpłatna. Inną długość wpiszesz w konfiguratorze.
Dostawa, płatność i zwroty
Dostawa kurierem
20 zł, a od 150 zł brutto – za darmo. Zamówienia do 11:00 w dni robocze wysyłamy tego samego dnia, dostawa zwykle w 1–2 dni robocze. Wysyłamy tylko na terenie Polski.
Płatność
Online przez Tpay albo przelewem na podstawie faktury proforma. Płacisz w konfiguratorze po kliknięciu „Zamów” i „Dodaj do koszyka”.
Zwroty i reklamacje
Przewód wykonujemy na wymiar, więc nie przysługuje prawo odstąpienia od umowy. Reklamacje rozpatrujemy w ciągu 14 dni.
Najczęstsze pytania
Jak odróżnić gwint 3/8" BSP od M16x1,5?
Oba mają podobną średnicę (ok. 16,5 mm i 16 mm), ale inny skok: 3/8" BSP ma 19 zwojów na cal (ok. 1,34 mm), a M16x1,5 – skok 1,5 mm. Różni się też uszczelnienie: BSP (DKR) – stożek 60°, metryczny DKOL/DKOS – stożek 24°. Najpewniej sprawdzisz to grzebieniem do gwintów.
Co oznacza symbol DKR?
DKR to końcówka z obrotową nakrętką z gwintem wewnętrznym BSP (calowym walcowym) i stożkiem uszczelniającym 60°. Wersja DKR90 ma tę samą nakrętkę, ale wyprowadza przewód pod kątem 90°.
Jak zmierzyć długość przewodu z kolankiem?
Mierz wzdłuż przewodu od końca prostej końcówki do osi nakrętki kolanka. Odchyłki długości przewodów hydraulicznych określa norma DIN 20066.
Jakie ciśnienie robocze ma wąż?
Wąż 2SN DN10 zgodny z EN 853 2SN ma ciśnienie robocze 330 bar. Dopuszczalne ciśnienie pracy całego przewodu zależy także od końcówek – w razie wątpliwości skontaktuj się z nami.
Czy mogę zwrócić przewód, jeśli źle dobiorę gwint?
Nie – przewód wykonujemy na zamówienie według wybranej długości, więc prawo odstąpienia od umowy nie przysługuje. Dlatego przed zamówieniem sprawdź gwint według instrukcji na tej stronie albo zadzwoń do nas.
Potrzebujesz innego węża lub końcówek?
W konfiguratorze złożysz przewód z dowolnym wężem, końcówkami i długością od 20 cm – cena pojawi się od razu.
